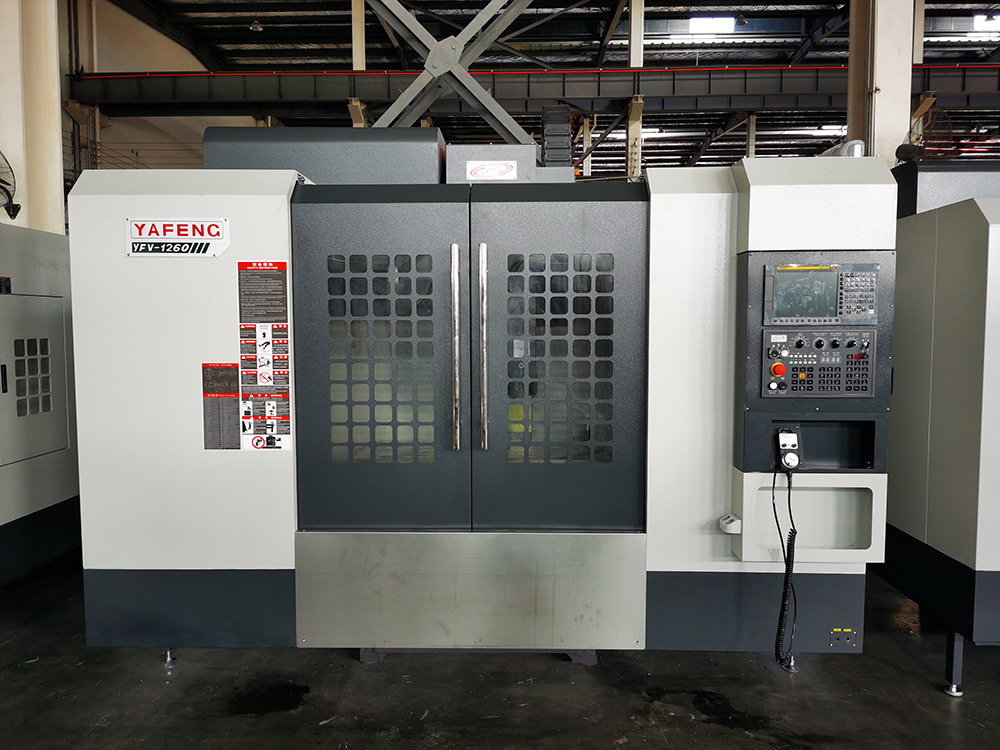

YFV-1260综合加工機機台基本規格表
1 | 行程 | X軸行程 | mm | 1200 |
Y軸行程 | mm | 600 | ||
Z軸行程 | mm | 600 | ||
主軸鼻端至工作臺距離 | mm | 120-720 | ||
2 | 工作臺 | 工作臺尺寸 | mm | 1300*600 |
工作臺荷重 | kgs | 1000 | ||
3 | 主軸 | 主軸馬達 | kw | 11-15 |
主軸轉速(标准) | rpm | 皮带8000 | ||
主軸內錐孔 | BT-40 | |||
主轴直径(标准) | mm | 150mm | ||
4 | 進給速度 | 快速進給X/Y/Z | m/min | 36/36/36 |
切削進給X/Y/Z | mm/min | 1~10000 | ||
轨道宽度 | mm | 45/45/45 | ||
螺杆直径 | mm | 40/40/40 | ||
5 | 精度 | 定位精度 | mm | ±0.005/300 |
重現性精度 | mm | ±0.003 | ||
6 | 自動換刀 | 刀庫容量 | 24 | |
自動換刀刀具尺寸(滿刀) | mm | 85 | ||
自動換刀最大刀具尺寸(鄰刀空) | mm | 150 | ||
最大刀具長度 | mm | 350 | ||
最大刀具重量 | kg | 7 | ||
刀柄型式 | BT40/45° | |||
7 | 其它 | 電力需求 | kVA | 20 |
機械淨重 | kg | 7800 | ||
占地面積(長x寬x高) | mm | 3100x2400x2650 |
